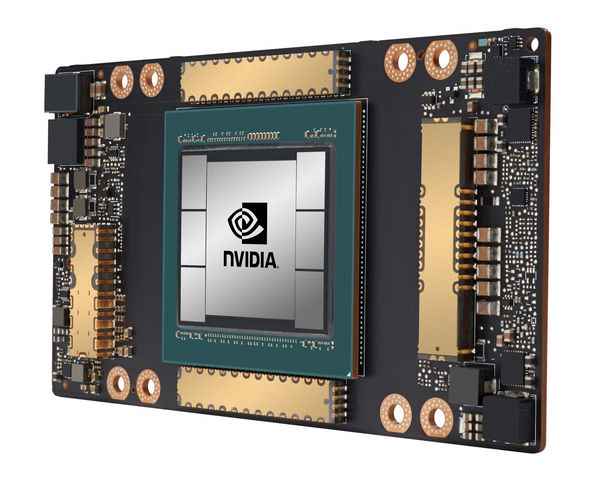

圖說:展示多晶片整合的Nvidia晶片。圖片由Nvidia提供。

Ansys先進半導體設計解決方案通過台積電 (TSMC)高速CoWoS®-S (CoWoS® with silicon interposer)和InFO-R (InFO with RDL interconnect)先進封裝技術認證。這讓客戶針對整套整合2.5D和3D晶片系統,簽核耗電、訊號完整性和分析熱效應衝擊,確認其可靠度。

台積電運用Ansys多物理平台,分析其CoWoS®和InFO (整合型扇出)技術之耗電、熱與訊號完整性
台積電針對下一代CoWoS®-S和InFO-R先進封裝技術,認證包含Ansys® Redhawk-SC Electrothermal™的Ansys® RedHawk™和Ansys® RaptorH™系列多物理場解決方案。該認證涵蓋晶粒和封裝共同模擬與共同分析,以便進行萃取、耗電和訊號完整性分析、耗電和訊號電子遷移 (EM)分析以及熱分析。該全面的耗電、熱、訊號完整性和EM分析工具套件有助於模擬、計算和減少可靠度問題,進而實現最佳電機效能。

台積電設計建構管理處資深處長Suk Lee表示:「我們結合Ansys的多物理場解決方案和台積電的CoWoS®以及InFO先進封裝技術的合作成果,幫助雙方共同客戶應對設計的複雜度和挑戰。我們透過與Ansys的長期合作,幫助客戶改善和驗證其最先進設計,以滿足嚴格的效能和可靠度標準。」

Ansys副總裁暨總經理John Lee表示:「客戶為了滿足Wi-Fi系統、5G行動裝置和高速無線組件的嚴格可靠度要求,需要全面的多物理場解決方案,以解決跨越整套晶片、封裝和系統的耗電、可靠度和熱問題。我們與台積電合作,運用頂尖的多物理場模擬平台,幫助客戶克服這些挑戰,實現首次設計就成功,並加速產品上市時程。」
